La organización de los sistemas de comunicaciones del MAP se adapta a la estructura del Departamento, tanto en Madrid como en las sedes de la Administración Periférica del Estado (Delegaciones de Gobierno, Subdelegaciones de Gobierno, Direcciones Insulares, Áreas Funcionales y Dependencias Integradas de la Administración Periférica del Estado).
Las sedes de Madrid cuentan con una red JDS que se utiliza tanto para voz, como para datos. En cuanto al resto de las sedes existe tal y como se detallará más adelante, una red de datos basada en líneas Frame Relay, líneas RDSI y líneas punto a punto. Esta red de datos se conforma teniendo en cuenta que en cada una de las 52 provincias existen diversas sedes del MAP de ámbito metropolitano que se detallan a continuación:
Sede de primer nivel. Se trata de la sede cabecera de la provincia que corresponde a la Delegación de Gobierno, Subdelegación de Gobierno o Edificio Múltiple y es de tamaño medio / grande
Sedes de segundo nivel. Se tratan de sedes dependientes de las cabeceras de provincia que Corresponden a Oficinas de Extranjería y Áreas Funcionales integradas en el MAP y son de tamaño pequeño.
La relación a día de hoy de las sedes del MAP que se encuentran conectadas, se detalla a continuación:
Tabla 2-1. Detalle Sedes del MAP
Tipo de sedes | Nº de sedes |
Sedes en Madrid | 11 |
Cabecera de Provincia | 52 |
Sedes de 2º nivel | |
Subdelegaciones, Edificios Múltiples, Oficinas de Extranjería | 61 |
Áreas Funcionales | 73 |
Total | 197 |
El objetivo de la red actual de comunicaciones es que permita el acceso a todos los sistemas de información que se proporcionan desde los servicios centrales del Ministerio con una aceptable calidad de servicio.
La estructura de comunicaciones, teniendo en cuenta los tipos de edificios que hay en cada provincia en el ámbito provincial, se estructura en dos niveles:
Red de primer nivel: realiza la interconexión entre la sede cabecera de cada una de las provincias y los Servicios Centrales del MAP. Se trata de una red Frame Relay que establece circuitos entre Madrid (Mª de Molina) y cada una de las sedes cabecera de provincia. Estos circuitos son de distintas velocidades dependiendo del nº de sedes provinciales de segundo nivel.
Red de segundo nivel: se encarga de conectar las redes de los restantes edificios a la sede cabecera para compartir el acceso desde este punto hacia los Servicios Centrales del Ministerio. En este caso se utilizan enlaces RDSI o líneas punto a punto en función del volumen de tráfico estimado para los edificios secundarios. En el caso de las líneas RDSI se han contratado tarifas planas para cada uno de los enlaces (servicio Novacom conmutado metropolitano / provincial)
En la actualidad existe un router en cada una de las cabeceras de provincia, que conecta la red de área local de la cabecera de provincia con las redes de área local de Servicios Centrales en Madrid. La conexión de las sedes de segundo nivel a las cabeceras de provincia se realiza del mismo modo mediante routers, que han ido sustituyendo a tarjetas RDSI que estaban incorporadas en los servidores de la red de área local de cada una de las sedes. De esta forma se ha ido optimizando y homogeneizando la estructura de comunicaciones del MAP, llevándose a cabo en los dos últimos años la instalación de equipos de comunicaciones específicos, routers, en la totalidad de las sedes provinciales, cuya gestión y mantenimiento se realiza de forma centralizada.
En definitiva se ha conformado una red de comunicaciones de ámbito interprovincial, que sirve de transporte para los servicios de datos demandados por los usuarios en la actualidad. Estos servicios utilizan masivamente el protocolo IP como protocolo de red y aunque en la actualidad la red de comunicaciones se utilice para transporte de datos, se encuentra en fase de implantación un sistema de videoconferencia sobre IP que utilizará la misma red disponible. Por otro lado se está estudiando la viabilidad de que a medio plazo, el servicio de voz también utilice IP como protocolo de transporte, principalmente para el ámbito interprovincial.
Por último la red de comunicaciones del MAP, enlaza mediante una red Interministerial formada por enlaces punto a punto, con la totalidad de los ministerios de la AGE, lo que permite que desde las distintas Áreas Funcionales y Dependencias Integradas de la Administración Periférica del Estado, conectadas a la red provincial del MAP, se puedan acceder a servicios de información y aplicaciones de distintos ministerios.

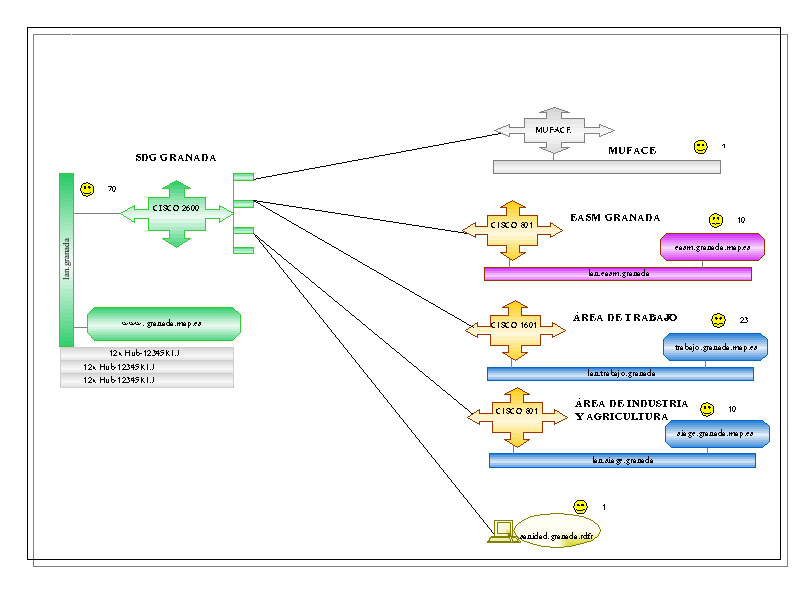

La arquitectura de comunicaciones de las provincias de Granada y Soria se muestran a continuación:
